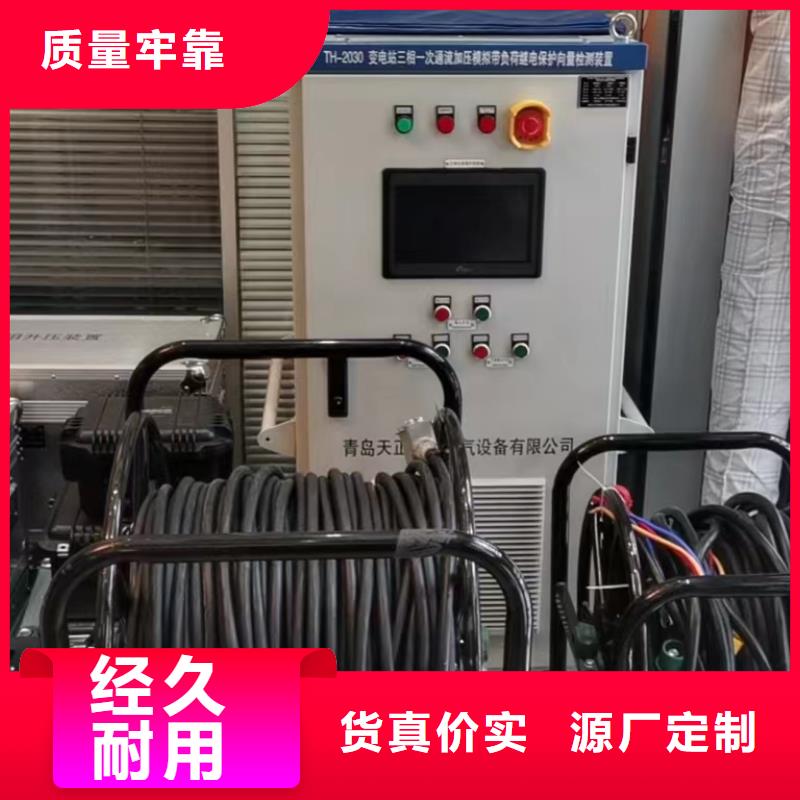

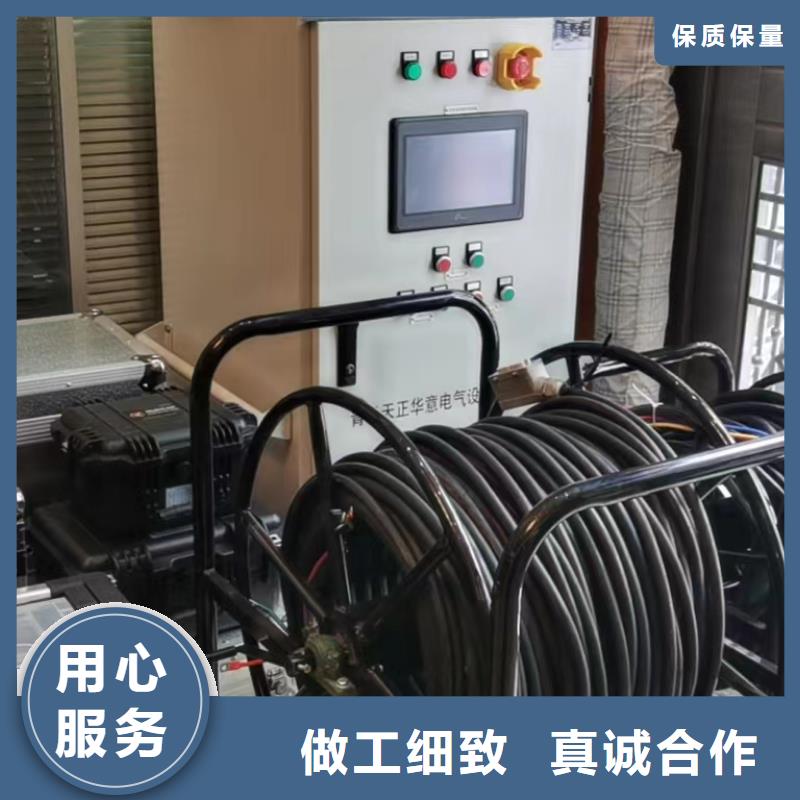

【一次通流加压模拟带负荷向量试验装置】-配电终端运维测试仪我们更专业-服务区域包括海阳|蓬莱|淄博|济南|东营|临沂等-产品视频
更新时间:2025-05-29 07:27:57
Tags: 一次通流加压模拟带负荷向量试验装置

为了展现一次通流加压模拟带负荷向量试验装置产品的优势,我们呈现了新制作的产品视频。几分钟的沉浸,将让您对这款产品有更深入的了解。
产品参数 | |
---|---|
产品价格 | 888/台 |
发货期限 | 1 |
供货总量 | 1000 |
运费说明 | 含运费 |
小起订 | 1 |
质量等级 | 0.05 |
是否厂家 | 是 |
产品材质 | 铝合金 |
产品品牌 | 青岛天正华意电气 |
产品规格 | 158 |
发货城市 | 青岛 |
产品产地 | 青岛 |
加工定制 | 是 |
产品型号 | TH |
可售卖地 | 全国 |
产品重量 | 8 |
产品颜色 | 白 |
质保时间 | 3年 |
外形尺寸 | 158 |
适用领域 | 电气电力 |
质量认证 | 9000 |
产品功率 | 15 |
工作温度 | 45 |

【天正华意电气设备(烟台市分公司)tianzh3611-3】作为一次通流加压模拟带负荷向量试验装置领域的专业厂家,生产销售的一次通流加压模拟带负荷向量试验装置产品,价格更合理,品质有保障。7tPF2ReAq获取更多一次通流加压模拟带负荷向量试验装置行业资讯详情,请致电详询,联系人:杨经理-18762195566,QQ:805146545,地址:平度市平安路2号。

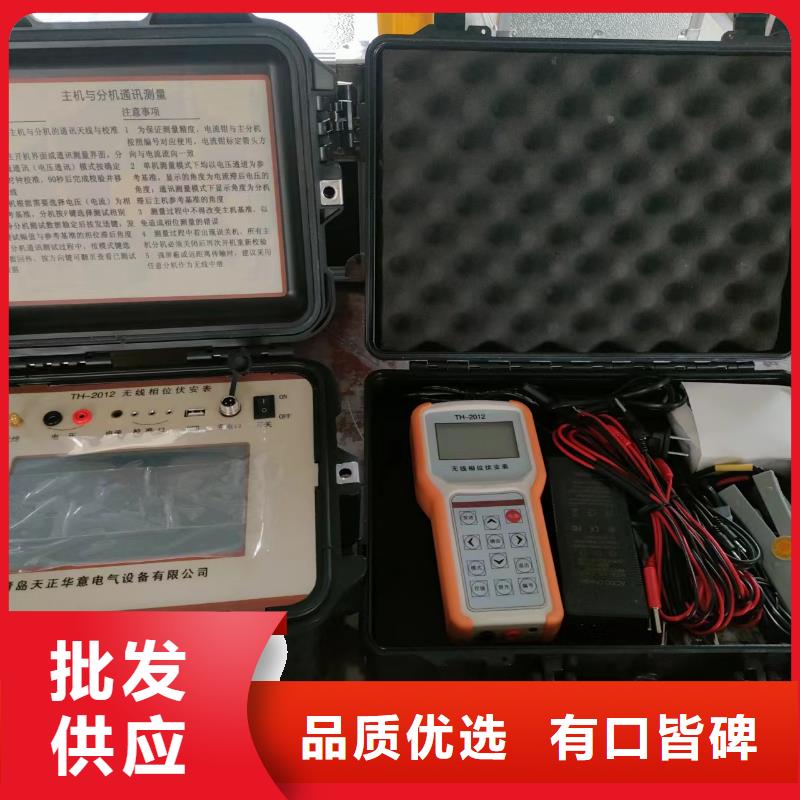

一次通流加压模拟带负荷向量试验装置主机通讯查询次界面7.5 相位图表轻触主机“相位图表”键进入相位图表显示界面,直观显示已测试的二次电压或电流的幅值及相对于相位参考基准的角度,在此界面可通过“基准选择”和“方向”任一对测试的相位关系改变参考基准或方向。主机单机相位图表、通讯查询相位图表、界面和操作方式雷同(图10)。图10 主机相位图表显示界面说明:主机一屏可同时存储主机参考基准幅值及分机3组,每组各3相电压、3相电流的测试幅值及相位信息。8 应用举例以变压器SFSZ9-180000/220主变带负荷差动保护二次电流大小和方向测试为例,,由装置测试完成全部测试,主机生成主变差动六角图。变压器额定容量:180MVA/180 MVA /6 MVA;额定电压:220±8*1.25/110±4*1.25/10 kV;接线组别:YN yn0 d11;变压器带负荷测试数据见下表(以高压侧A相电压UN为参考量,实测相角是电流滞后电压的角度)测试位置 额定变比 二次编号 分机编码 二次电流(A) 实测相角(°)220kV侧 600/1 A4011 IHA 0.251 7.5B4011 IHB 0.249 127.1C4011 IHC 0.247 247.9110kV侧 1200/1 A4111 IMA 0.211 186.4B4111 IMB 0.220 306.7C4111 IMC 0.219 66.810kV侧 4000/1 A4261 ILA 0.114 169.5B4261 ILB 0.114 289.0C4261 ILC 0.114 49.6图11 以UN为参考基准的六角图图11是主机以UN电压(REF) 为相位检查参考基准,方向默认12点,该相位图表中H对应高压侧, M对应中压侧、L对应低压侧,黄、绿、红色代表A、B、C三相。图12 以IHA为参考基准的六角图图12是主机改变相位参考基准后的六角图,通过“基准”键可选择IHA为参考基准,方向默认12点,直观检查差动接线。对于断路器失灵保护、微机母差保护、故障录波、监控系统电度计量、监控、安稳及备自投等都可参考上述方式进行保护二次回路的接线检查。9 操作注意事项1 )主机与分机在通讯校验完成前不得随意插拔校验线。2) 测量通讯过程中不得改变主机基准,以免造成测量相位的错误。3) 相位测量时,注意电流流向必须与电流钳箭头标注方向一致。4) 分机切换编号或测量点,请等待5s钟待测量示数稳定后再发送。5) 测量通讯过程中若出现误关机,必须关闭分机重新校验。10 主机存储数据格式的导出使用装置附带的U盘可以将主机存储的测试数据导出,所导出的数据格式均加入了制表符,可直接复制至excel文档中进行后期测试报告的编辑。10.1测量通讯数据导出格式10.2 单机测量数据导出格式11 产品保修卡产品保修卡1 本产品自购买日期起免费保修一年,终身维修。2 下述情况产品出现故障不在保修范围内:2.1 未按照说明书要求使用所造成的损坏。2.2 人为行为导致的产品损坏。此保修卡为保修服务的重要凭证,遗失不补。请妥善保管!

一次通流加压模拟带负荷向量试验装置分机对时校准显示菜单6.3.2 测量数据无线通讯编码、存储、查阅对主机接入的信号轻触“基准选择”进行电压或电流切换,无线通讯过程中,接入信号应始终保持不变做为相位参考基准,分机发送的被测二次幅值及相位信息是相对于主机接入信号的滞后角度,分机根据测试点定义对应的测试组和相别,按“发送”将分机测试数据对应存储到主机显示屏幕的位置,测试过程分机可随时对已测试过的信息进行读取查阅,待该测试完成后可由分机控制主机对测试数据按照时钟时间进行存储(见图7)。图7分机测试通讯、定义组别、存储、回传信息显示菜单6.3.3 分机操作待分机测试的电压或电流幅值数据稳定后,按“发送”键分机将被测试点的电压(或电流)幅值及相对于参考基准的相位信息通过无线通讯发送至主机,同时主机将数据再次反馈给分机进行有效确认;改变测试组别时按“F”键,通过方向键进行修改,电压电流相别各有9组供选择,若无操作10s退出编号修改界面;测试完成后按分机“存储”键控制主机存储分机所有上传的测试数据;通过分机主菜单“数据回传”,可提取主机已存储的所有信息,通过方向键翻看存储数据。 一次通流加压模拟带负荷向量试验装置 电位差数字相位伏安表 电位差双钳相位伏安表 电位差双钳数字相位伏安表 模拟一次负荷法继电保护相位检验装置 三相通流加压模拟带负荷继电保护向量检测装置 六相微机继电保护校验仪 三相智能相位伏安表 继电保护相位测试装置 无线相位伏安测试仪 智能变电站投运前继电保护向量检查装置

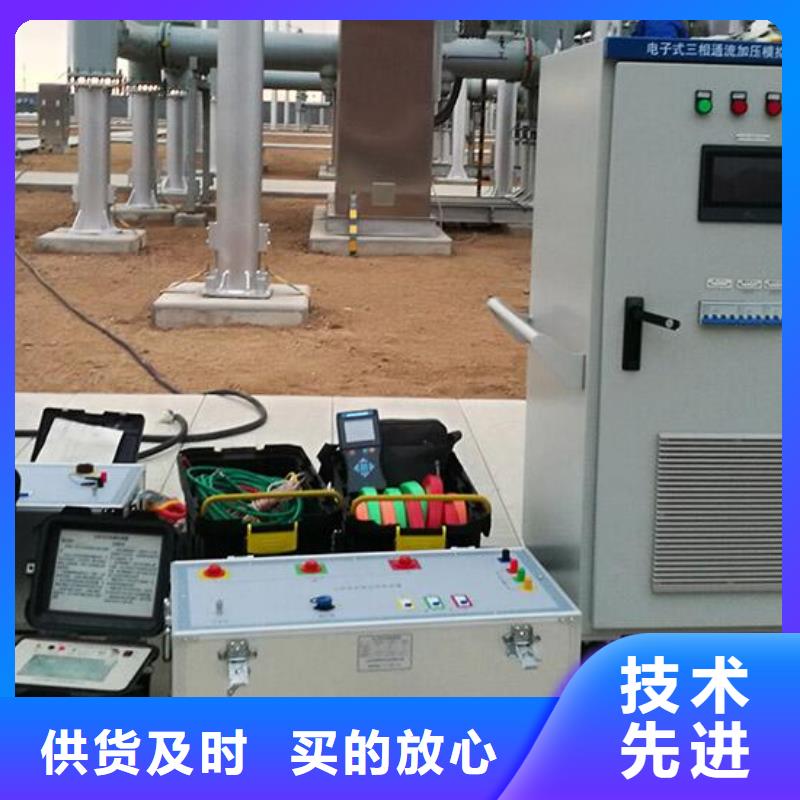

一次通流加压模拟带负荷向量试验装置试验准备、测试步骤(1) 试验准备根据对变电站现场踏勘,站内检修电源箱开关容量(空开80A/3P)可满足装置供电要求,现场安装主变两台,220kV、110kV双母线单分断,10kV三母线单分断。为减少试验接线操作,本次试验充分利用220kV、110kV母联开关和10kV联络开关的操作实现各通流和加压回路间隔的投切。(2) 测试步骤1)全站母线一次通压试验通过#1主变10kV低压侧套管对变压器低压侧励磁,在变压器230kV、115kV感应出一次电压,将220kV、110kV母联开关合上,完成母线一次电压并列相位检查。2)220kV、110 kV、10 kV母线/间隔通流试验在#1主变220kV、110kV侧套管分别接入三相工频大电流,通过#1主变开关201将220kV母联开关及需检测的回路间隔投入试验回路,在21-P-1#1母线220kV PT处接入高电压,通过倒闸操作配合完成220kV线路保护、母线保护相位的检验;通过#1主变开关101将110kV母联开关及需检测的回路间隔投入试验回路,在11-P-1#1母线110kV PT处接入高电压,通过倒闸操作配合完成110kV线路保护、母线保护检验。3)#1、#2变压器通流试验核查差动保护接线根据变压器阻抗参数计算,本次选择变压器110侧绕组为施加变频电源侧,通过一台主变母线通过110kV母线串带另一台主变开关对115kV侧绕组施加工频(或低频)电源,其余侧绕组在主变开关后级合上刀闸形成短路电流,完成变压器差动保护相位检验。9.8 一次电压并列相位检查220kV、110kV、10kV母线一次电压并列相位检查(含开口三角电压,10kV#1接地变接线组别):装置变频电源三相电源输出接入#1主变低压侧套管,通过对变压器低压侧励磁后,三相相序为正序,分别在变压器各侧感应出一次电压:10kV母线:一次电压=380V,接地变低压侧电压及PT二次电压=14.47V;110kV母线:变压器变比K=115/10.5=10.95 PT变比=110/0.1/0.1√3PT一次电压=0.380×10.95=4.160kVPT二次线电压=4160/1100=3.782VPT一次相电压=0.380×10.95/1.732=2.400kVPT二次相电压=4160/1100/1.732=2.183V220kV母线:变压器变比K=230/10.5=21.9 PT变比=220/0.1/0.1√3PT一次电压=0.380×21.9=8.322kVPT二次线电压=8322/2200=3.782VPT一次相电压=0.380×21.9/1.732=4.804VPT二次相电压=8322/2200/1.732=2.183V通过测量各母线侧PT二次电压值,验证电压互感器二次回路接线、变比、验证各保护装置电压采样幅值、相位的正确性,验证电压并列功能的正确性。
